Основные характеристики
L-BOXX 136/238, соединительный кабель RS232, адаптер RS232–USB, блок питания, программа обработки данных, инструкция по эксплуатации, сертификат испытания
| Адаптер | 3/4" 1" |
| Привод, квадрат (метр.) | 40,0 мм |
| Привод, квадрат (дюйм.) | 1.1/2" |
| Разрешение | 1,0 |
| Момент затяжки (макс.) [lbf·ft] | 2323 lbf·ft |
| Момент затяжки (макс.) [Nm] | 3150 Nm |
| Момент затяжки (мин.) [lbf·ft] | 221 lbf·ft |
| Момент затяжки (мин.) [Nm] | 300 Nm |
| Графический дисплей | да |
| Точность измерения момента затяжки | ± 1% от показания, ± 1 единица младшего разряда |
| Соответствие | соответствует |
| Присоединение | RS-232 |
Размеры и вес
| Ширина [мм] | 184 мм |
| Высота [мм] | 195 мм |
| Длина [мм] | 280 мм |
| Вес [кг] | 26,8 кг |
Комплектация
- L-BOXX 136/238
- Кабель подключения RS232
- Адаптерный кабель RS232 – USB
- Блок питания
- Программное обеспечение для анализа данных
- Руководство по эксплуатации
- Сертификат проверки
Описание

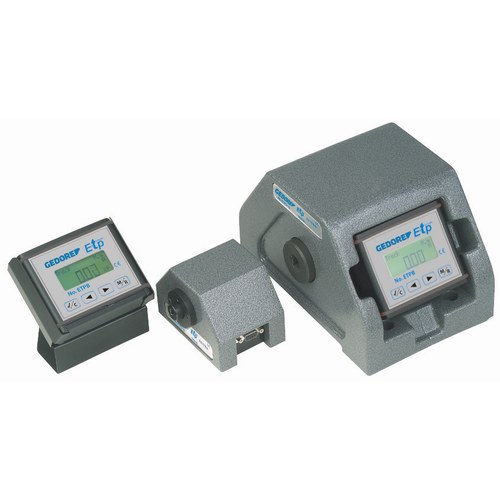

- Электронный прибор для сертификации/проверки/регулировки динамометрических ключей правого и левого вращения
- Пригоден для вертикальной и горизонтальной поверки (по DIN EN ISO 6789) динамометрических ключей — прослеживаемость к национальным эталонам, с сертификатом контроля качества
- Сертификация/проверка/калибровка право- и левосторонних динамометрических ключей в диапазоне 300–3150 Н·м
- Исключительная точность — погрешность измерения ±1% при всех значениях отсчёта (±1 цифра) — соответствует самым высоким промышленным требованиям.
- Простое и интуитивное управление, удобное считывание показаний со съёмного дисплея
- Три режима измерения: Track (индикация скользящего значения), First-Peak (определение точки излома) и Peak (измерение пикового значения)
- Выбор режима: ручной сброс или автосброс (показание индикатора)
- Переключение между Н·м, сН·м, lbf·ft и lbf·in (зависит от модели)
- Передача данных на ПК через последовательный интерфейс RS232 (адаптер RS232–USB в комплекте)
- Электропитание обеспечивается через сетевую вилку
- Заводской сертификат согласно VDI 2646
- Опционально: калибровка по DKD-R 10-8 с сертификатом калибровки и знаком аккредитации (обязательно при калибровке динамометрических ключей по DIN EN ISO 6789-1/-2:2017)
- Для крепления на подходящем основании рекомендуем шестигранные или цилиндрические болты: для ETPG 15: 2x M6, ETPG 100–1000: 4x M8, ETPG 3150: 4x M10, класс прочности не менее 8.8, с подходящими шайбами и гайками (ETPG 15 имеет внутреннюю резьбу — гайки не требуются).
- Бесплатное ПО для анализа данных на ПК входит в комплект поставки
