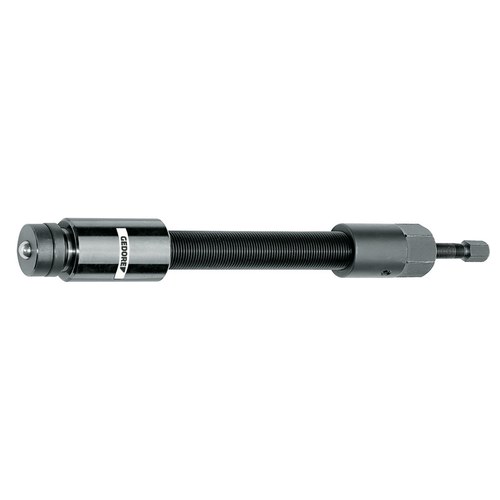

Шпиндель зажимной гидравлический 10 т GEDORE 8116100

Основные характеристики

Размеры и вес

Комплектация

Описание

• Для контролируемого и безопасного съёма
• Рассчитан на усилие давления 10 т, 12 т или 15 т
• Боёк может быть заменён на наконечник и при необходимости удлинён
• Малый нажимной шпиндель оснащён стопором от непреднамеренного вывинчивания

Подготовка к использованию:

• 1. Перед использованием убедиться, что нажимной шпиндель достаточно вывинчен из крышки, чтобы нажимной элемент находился в исходном положении в гидравлическом цилиндре
• 2. Отвернуть колпачок со шпиндельного корпуса, предварительно ослабив установочный винт
• 3. Ввинтить корпус шпинделя снизу в траверсу съёмника до тех пор, пока шпиндель не выступит из траверсы приблизительно на 60 мм
• 4. Навернуть колпачок на корпус шпинделя до упора, затем зафиксировать завинчиванием установочного винта
• Применение и принцип работы: напр. HSP3
• 5. Установить съёмник и затянуть шпиндель ключом SW 41
• 6. Ввернуть нажимной шпиндель SW 17 в крышку. Включается гидравлика. Ход нажимного элемента в гидроцилиндре — макс. 12 мм. Деталь, освобождённую гидравлически, можно полностью снять, вращая корпус шпинделя с крышкой SW 41
• 7. После использования нажимной шпиндель SW 17 возвращается в исходное положение, а нажимной элемент вдавливается в гидравлический цилиндр
